商品カテゴリ一覧 > リニアローラースライダー > 内付リニアローラースライダー > LSIM-DF

新商品 LSIモジュール化商品(2段引き仕様)  LSIM-DF series


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※LSIM-DF シリーズ寸法・価格表 参考納期:21日(在庫状況により変動します)
型  番 基本価格
(税抜き)
組合せ寸法 主 要 寸 法 基本動定格荷重

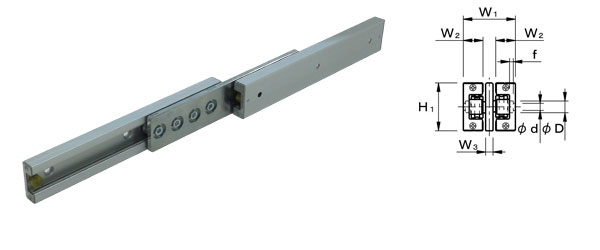

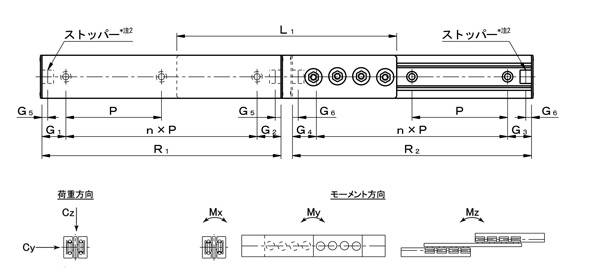

総ストローク H1 W1 L1 W3 W2 R1 R2 P D d f Cy
(N)
Cz
(N)
LSIM35DF \52,400 220 35 37.5 190 6.5 14.2 210 210 100 9.5 5.5 3 1040 1800
LSIM35DFL \65,600 400 370 390 390
LSIM45DF \60,400 260 45 49 230 7 18.5 250 250 100 11 6.6 3.5 1970 3410
LSIM45DFL \74,900 500 470 490 490
LSIM55DF \72,900 290 55 63.5 260 12.5 23.5 280 280 100 14 9 2.5 3100 5360
LSIM55DFL \91,600 600 570 590 590
LSIM65DF \85,200 390 65 76 356 14 28.5 380 380 100 14 9 3.5 5740 9950
LSIM65DFL \105,700 700 686 710 710
レール丸軸材質:SUJ-2



※LSIM-DF-S シリーズ寸法・価格表 参考納期:21日(在庫状況により変動します)
型  番 基本価格
(税抜き)
組合せ寸法 主 要 寸 法 基本動定格荷重
総ストローク H1 W1 L1 W3 W2 R1 R2 P D d f Cy
(N)
Cz
(N)
LSIM35DF-S \54,900 220 35 37.5 190 6.5 14.2 210 210 100 9.5 5.5 3 1040 1800
LSIM35DFL-S \70,300 400 370 390 390
LSIM45DF-S \63,900 260 45 49 230 7 18.5 250 250 100 11 6.6 3.5 1970 3410
LSIM45DFL-S \82,000 500 470 490 490
LSIM55DF-S \76,200 290 55 63.5 260 12.5 23.5 280 280 100 14 9 2.5 3100 5360
LSIM55DFL-S \98,500 600 570 590 590
LSIM65DF-S \88,300 390 65 76 356 14 28.5 380 380 100 14 9 3.5 5740 9950
LSIM65DFL-S \111,900 700 686 710 710
レール丸軸材質:SUS440C相当
