商品カテゴリ一覧 > リードスクリュー > サポートユニット > FF

▼ご注文は型番コードをクリックしてください。

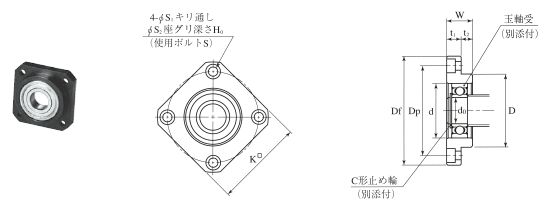

*FF シリーズ寸法・価格表 *参考納期:7日(在庫状況により変動します)
型 番 基本価格
(税抜き)
ハ ウ ジ ン グ 主 要 寸 法 (o) 使用
玉軸受
固定側
サポート
dH7 d0 Dg6 Df Dp±0.3 W t1 t2 K S S1 S2 H0
FF8 \2,000 17 6 22 36 28 10 6 4 28 M3 3.4 6.5 4 606ZZ SUF8
FF10 \2,300 22 8 28 43 35 12 7 5 35 M3 3.4 6.5 4 608ZZ SUF10
FF12 \2,800 26 10 34 52 42 15 7 8 42 M4 4.5 8 4 6000ZZ SUF12
FF15 \3,300 32 15 40 63 50 17 9 8 52 M5 5.5 9.5 5.5 6002ZZ SUF15
FF20 \4,200 47 20 57 85 70 20 11 9 68 M6 6.6 11 6.5 6204ZZ SUF20
FF25 \5,300 52 25 63 98 80 24 14 10 79 M8 9 14 8.5 6205ZZ SUF25
