商品カテゴリ一覧 > リニアローラースライダー > 内付リニアローラースライダー > LSI

新商品内付リニアローラースライダー　 LSI series

＜特長＞
■コンパクト：許容される最小限のコンパクト設計が図られておりますので省スペース化を実現。
■簡単な組付け：2軸の平行出しが容易で、アルミプロファイル構造物に直接取付けが可能。
■長尺搬送：独自のレール継ぎ方式を採用することにより長尺での使用に有効。

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

技術情報寸法表

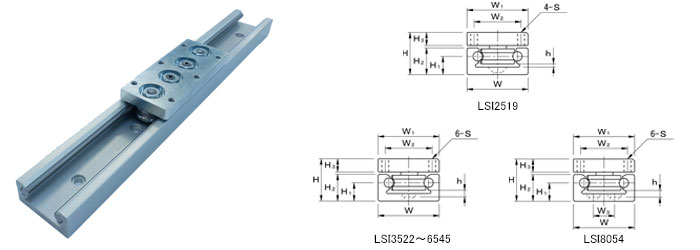

寸法図1
寸法図2

(2024年3月1日　一部商品につきまして価格改定を行っております。何卒ご理解を賜りますようお願い申し上げます。)

▼ご注文は型番コードをクリックしてください。
※LSI シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

型　番	キャリッジ価格 (税抜き)	組合せ寸法			キ　ャ　リ　ッ　ジ　寸　法					レ　ー　ル　寸　法							基本動定格荷重
		H	W	W1	L1	L2	W2	H3	S	H2	t	P	Gm	D	d	f	Cy (N)	Cz (N)
		H	W	W1	L1	L2	W2	H3	S	H2	t	P	Gm	D	d	f	Cy (N)	Cz (N)
LSI2519	\14,700	19	25	25	60	28	16	6.2	M4	11.5	－	100	25	9.5	4.5	3	1100	850
LSI3522	\14,700	22	35	35	80	30	25	6.5	M5	14.2	－	100	25	9.5	5.5	3	1800	1040
LSI4528	\15,900	28	45	45	100	40	30	7	M5	18.5	－	100	25	11	6.6	3.5	3410	1970
LSI5538	\18,900	38	55	55	120	45	40	12.5	M6	23.5	－	100	25	14	9	2.5	5360	3100
LSI6545	\23,400	45	65	65	160	60	50	14	M8	28.5	－	100	25	14	9	3.5	9950	5740
LSI8054	\48,200	54	80	80	200	70	60	16	M8	35.5	40	100	25	11	6.6	4.5	14230	8210

※LSI,LSI-S シリーズレール価格表(\) ※参考納期：21日(在庫状況により変動します)

標準レール長さ	LSI2519	LSI2519-S	LSI3522	LSI3522-S	LSI4528	LSI4528-S	LSI5538	LSI5538-S	LSI6545	LSI6545-S	LSI8054	LSI8054-S
標準レール長さ	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当
1000	20,400	22,700	20,400	22,700	21,900	25,500	27,000	30,400	29,500	32,600	61,600	64,500
1500	27,900	31,300	27,900	31,300	30,000	35,200	37,100	42,300	40,600	45,300	89,100	93,400
2000	34,500	39,100	34,500	39,100	37,100	44,200	46,500	53,300	51,000	57,000	115,800	121,600
2500	38,500	47,700	38,500	47,700	41,700	53,900	52,800	65,800	57,800	70,400	139,400	151,300
3000	48,400	55,400	48,400	55,400	52,300	62,900	66,500	76,600	73,100	82,300	170,800	179,400
4000	63,400	72,600	63,400	72,600	68,400	82,400	86,800	100,400	95,300	107,500	225,700	237,300

※丸軸材質…無記号：SUJ-2, S：SUS440C相当
