商品カテゴリ一覧 > リードスクリュー > 30°台形ネジ > TMF-P(右ネジ)

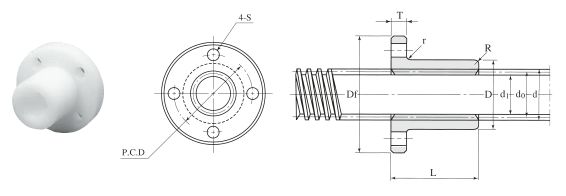

プラスチック・30°台形ネジ・フランジナット  TMF-P(右ネジ),TMF-PL(左ネジ) series


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


技術情報 寸法表



▼ご注文は型番コードをクリックしてください。
※TMF-P(右ネジ),TMF-PL(左ネジ) シリーズ寸法・価格表 参考納期:7日(在庫状況により変動します)
型 番
右ネジ
左ネジ
基本価格
(税抜き)
ナ ッ ト 主 要 寸 法 (mm) 定格スラスト荷重 ネ ジ 軸 主 要 寸 法 (mm)
ピッチ
P
Dh8 Df PCD L T S Fa
(kN)
外径
d
有効径
d0
谷径
d1
リード角
α°
TMF10P \2,530 2 20 36 26 24 8 4.3 280 10 9 7.5 4°03′
TMF10PL \2,530
TMF12P \3,220 2 22 44 31 30 8 5.4 420 12 11 9.5 3°19′
TMF12PL \3,220
TMF14P \3,680 3 22 44 31 30 8 5.4 520 14 12.5 10.5 4°22′
TMF14PL \3,680
TMF16P \4,140 3 28 51 38 35 9 6.6 710 16 14.5 12.5 3°46′
TMF16PL \4,140
TMF18P \5,180 4 32 56 42 40 9 6.6 920 18 16 13.5 4°33′
TMF18PL \5,180
TMF20P \5,980 4 32 56 42 40 9 6.6 1030 20 18 15.5 4°03′
TMF20PL \5,980
TMF22P \6,670 5 36 61 47 50 10 6.6 1290 22 19.5 16.5 4°40′
TMF22PL \6,670
TMF25P \8,170 5 36 61 47 50 10 6.6 1490 25 22.5 19.5 4°03′
TMF25PL \8,170
TMF28P \9,660 5 44 76 58 56 11 9 1900 28 25.5 22.5 3°34′
TMF28PL \9,660
TMF32P \11,000 6 44 76 58 56 11 9 2200 32 29 25.5 3°46′
TMF32PL \11,000

※30°台形ネジ軸の軸端加工について
お客様のご要望に応じて軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
