▼ご注文は型番コードをクリックしてください。

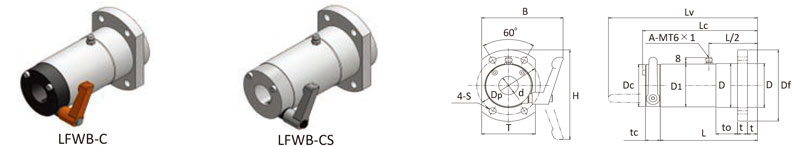

※LFWB-C,LFWB-CS シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード 標　準　型	基本価格 (税抜き)	スタンダード 防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																	基本定格荷重		クランプ許容 スラスト荷重
				d		Dh6	D1	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染													to	Df	T	ｔ	Dｐ	S	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFWB16-C	\24,600			16	0 -0.009	42	41	88	106	(141)	(91)	(93)	20	72	48	9	58	φ7	41	15	1248	1300	1800
LFWB16-CS	\26,500	MLFWB16-CS	\29,500																				950
LFWB20-C	\25,700			20	0 -0.010	48	47	98	116	(151)	(94)	(98)	22	78	54	10	64	φ7	46	15	2083	2020	2300
LFWB20-CS	\27,700	MLFWB20-CS	\31,800																				1100
LFWB25-C	\30,800			25		58	57	134	153	(187)	(104)	(107)	30	90	64	11	76	φ7	56	15	3517	3570	2000
LFWB25-CS	\33,600	MLFWB25-CS	\39,600																				1020
LFWB30-C	\36,900			30		65	63	144	163	(197)	(112)	(116)	35	104	72	12	86	φ9	63	15	5273	5010	1800
LFWB30-CS	\40,000	MLFWB30-CS	\48,100																				870
LFWB35-C	\51,100			35	0 -0.012	72	70	158	183	(213)	(118)	(124)	40	112	80	13	94	φ9	70	20	5722	6180	1370
LFWB35-CS	\55,000	MLFWB35-CS	\58,200																				1200
LFWB40-C	\66,000			40		84	82	178	203	(233)	(129)	(132)	45	124	94	14	106	φ9	82	20	7872	8070	1780
LFWB40-CS	\70,700	MLFWB40-CS	\71,800																				1300

※クランプ材質 … −C：S45C+黒染, −CS：SUS304
