商品カテゴリ一覧 > クランプ付リニアベアリング > メインテナンスフリー > LFWL-MF-C

クランプ付Ｍ.Ｆ.油穴付ロング・角形フランジ・アルミケース　LFWL-MF-C,LFWL-MF-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

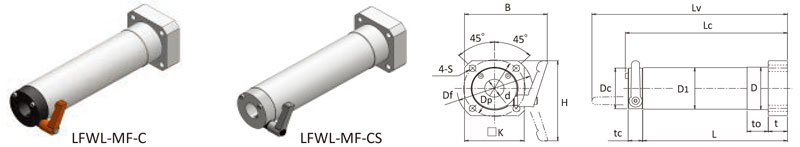

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFWL-MF-C,LFWL-MF-CSシリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																	基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	D1	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染													to	Df	K	ｔ	Dｐ	S	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFWL16MF-C	\32,100			16	0 -0.009	42	41	150	168	(203)	(84)	(86)	20	72	58	18	58	φ7	41	15	1248	1300	1800
LFWL16MF-CS	\34,100	MLFWL16MF-CS	\37,000																				950
LFWL20AMF-C	\33,000			20	0 -0.010	48	47	150	168	(203)	(86)	(90)	22	78	62	20	64	φ7	46	15	2083	2020	2300
LFWL20AMF-CS	\35,000	MLFWL20AMF-CS	\39,300																				1100
LFWL20BMF-C	\35,400							200	218	(253)													2300
LFWL20BMF-CS	\37,400	MLFWL20BMF-CS	\42,300																				1100
LFWL25AMF-C	\44,700			25		58	57	200	219	(253)	(95)	(98)	30	90	72	22	76	φ7	56	15	3517	3570	2000
LFWL25AMF-CS	\47,400	MLFWL25AMF-CS	\50,900																				1020
LFWL25BMF-C	\49,100							250	269	(303)													2000
LFWL25BMF-CS	\51,800	MLFWL25BMF-CS	\54,600																				1020
LFWL30AMF-C	\51,700			30		65	63	250	269	(303)	(102)	(106)	35	104	84	24	86	φ9	63	15	5273	5010	1800
LFWL30AMF-CS	\54,800	MLFWL30AMF-CS	\59,800																				870
LFWL30BMF-C	\53,100							300	319	(353)													1800
LFWL30BMF-CS	\56,200	MLFWL30BMF-CS	\65,100																				870
LFWL35AMF-C	\65,500			35	0 -0.012	72	70	250	275	(305)	(107)	(113)	40	112	90	26	94	φ9	70	20	5722	6180	1370
LFWL35AMF-CS	\69,500	MLFWL35AMF-CS	\80,700																				1200
LFWL35BMF-C	\70,200							300	325	(355)													1370
LFWL35BMF-CS	\74,200	MLFWL35BMF-CS	\87,400																				1200
LFWL40AMF-C	\83,200			40		84	82	250	275	(305)	(117)	(120)	45	124	100	28	106	φ9	82	20	7872	8070	1780
LFWL40AMF-CS	\87,900	MLFWL40AMF-CS	\108,300																				1300
LFWL40BMF-C	\89,700							300	325	(355)													1780
LFWL40BMF-CS	\94,400	MLFWL40BMF-CS	\116,800																				1300

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
