MRD株式会社

両端段スーパーすべりネジ 　 MSK-W series

特　長

■耐食性：樹脂ナット(PPS系樹脂）とステンレス軸（SUS304）との組合せで、耐食性に優れ幅広い環境で使用できます。
■低騒音：低摩擦の樹脂ナットによりスムーズな動きを実現し、低騒音です。

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

技術情報 寸法表



▼ご注文は型番コードをクリックしてください。
※MSK-W シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

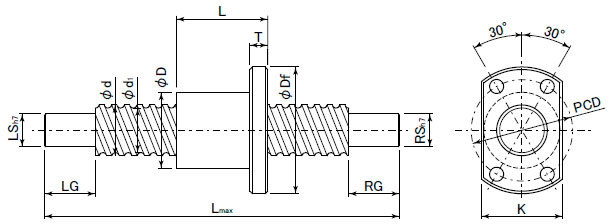

型　番	基本価格 (税抜き)	ナ　ッ　ト　主　要　寸　法　（ｍｍ）									許容スラスト 荷重	ネ　ジ　軸　主　要　寸　法 （ｍｍ)
		リード	D	Df	PCD	K	L	T	S	条数	Fa (N)	外径 d	谷径 d1	選択 LSh7・RSh7	指定1mm単位 LG・RG
MSK0601W-300	\12,060	1	12	26	18	17	14.5	3.5	3.4	1	120	6	5.3	φ3，4	2 ≦ LG ≦ LS × 3 2 ≦ RG ≦ RS × 3
MSK0602W-300	\12,060	2									60
MSK0609W-300	\12,250	9								4	90		5.4
MSK0618W-300	\12,440	18									70		5.6
MSK0801W-300	\12,060	1	14	29	21	18	18	4	3.4	1	200	8	7.3	φ4，5，6	2 ≦ LG ≦ LS × 3 2 ≦ RG ≦ RS × 3
MSK0802W-300	\12,060	2									290		6.6
MSK0812W-400	\12,440	12								4	210		6.7		2 ≦ LG ≦ LS × 4 2 ≦ RG ≦ RS × 4
MSK0824W-400	\13,300	24								6	210		7.5
MSK1002W-300	\12,630	2	16	33	24	21	22	5	4.5	1	460	10	8.6	φ5，6，7	2 ≦ LG ≦ LS × 5 2 ≦ RG ≦ RS × 5
MSK1006W-450	\13,110	6									370		8
MSK1010W-450	\13,110	10									250		8
MSK1015W-450	\13,110	15								4	410		8.4
MSK1030W-450	\13,950	30								6	410		8.9

※スーパーすべりネジ軸の軸端加工について
お客様のご要望に応じてその他の軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
