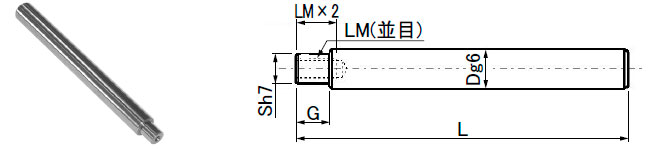

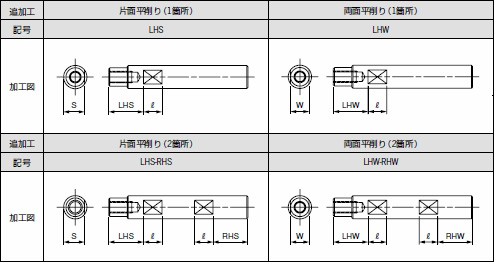

片端段メネジ リニアシャフト　 NPDM series

＜材質：SUJ-2 硬質クロムメッキ＞　

<注記>NPDM(硬質クロムメッキ）シリーズの加工部、両端面部はメッキなしとなります。
<注記>NPDM(硬質クロムメッキ）シリーズの最長寸法には両端に寸法公差外部分ならびに非メッキ部分があります。
<注記>メネジ加工部につきまして、外径D とメネジ径により焼きなましが施される場合があります。


技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※NPDM シリーズ寸法表   ※参考納期：7日(在庫状況により変動します)
型　番 外　径　（mm） 指定1mm単位 選　択
D 許容公差g6 L G S LM（並目）
NPDM8 8 -0.005
-0.014 		50〜1500 2 ≦ G ≦ S × 5 6 3
NPDM10 10 6〜8 3　4　5
NPDM12 12 -0.006
-0.017 		6〜10 3　4　5　6
NPDM13 13 6〜11 3　4　5　6　8
NPDM16 16 50〜3000 6〜14 3　4　5　6　8　10
NPDM20 20 -0.007
-0.020 		80〜3000 8〜17 4　5　6　8　10　12
NPDM25 25 8〜22 4　5　6　8　10　12　16
NPDM30 30 130〜3000 9〜27 5　6　8　10　12　16　20
NPDM35 35 -0.009
-0.025 		9〜32 5　6　8　10　12　16　20　24
NPDM40 40 150〜3000 11〜37 6　8　10　12　16　20　24　30



※NPDM シリーズ価格表(\)   ※参考納期：7日(在庫状況により変動します)
型　番 外
径
D 		基　本　価　格　（税抜き）
シ　　ャ　　フ　　ト　　長　　さ　　（ｍｍ）
100 150 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000
NPDM8 8 3,350 3,510 3,690 4,090 4,430 4,810 5,150 5,930 7,120 8,190 9,770


NPDM10 10 3,460 3,670 3,880 4,360 4,790 5,270 5,710 6,680 8,910 10,360 12,470


NPDM12 12 3,930 4,170 4,430 4,940 5,480 6,050 6,560 7,610 8,690 10,630 12,830


NPDM13 13 3,960 4,240 4,530 5,080 5,680 6,270 6,840 7,980 9,160 10,840 13,070


NPDM16 16 4,530 4,880 5,230 5,910 6,650 7,350 8,080 9,520 11,040 12,590 15,010 18,880 22,750 26,620
NPDM20 20
5,500 5,920 6,760 7,690 8,530 9,460 11,280 13,070 15,010 17,790 22,630 27,230 31,830
NPDM25 25
6,740 7,260 8,320 9,460 10,520 11,700 14,160 16,220 18,520 21,910 27,830 33,640 39,450
NPDM30 30


9,230 10,580 11,940 13,440 16,220 19,000 21,910 26,260 33,640 40,780 48,040
NPDM35 35




14,520 16,220 19,730 23,120 26,750 32,070 41,140 49,980 58,930
NPDM40 40




16,100 18,150 22,150 26,380 30,620 36,790 47,190 57,840 68,250
