▼ご注文は型番コードをクリックしてください。

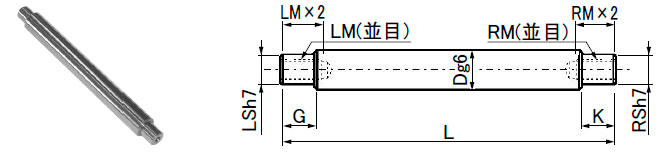

※SPDMW シリーズ寸法表   ※参考納期：7日(在庫状況により変動します)

型　番	外　径　（mm）		指定1mm単位			選　択
	D	許容公差g6	L	G ・ K	LS・ RS	LM（並目）・RM（並目）
SPDMW8	8	-0.005 -0.014	50〜1500	2 ≦ G ≦ LS × 5 2 ≦ K ≦ RS × 5	6	3
SPDMW10	10				6〜8	3　4　5
SPDMW12	12	-0.006 -0.017			6〜10	3　4　5　6
SPDMW13	13				6〜11	3　4　5　6　8
SPDMW16	16		50〜3000		6〜14	3　4　5　6　8　10
SPDMW20	20	-0.007 -0.020	80〜3000		8〜17	4　5　6　8　10　12
SPDMW25	25				8〜22	4　5　6　8　10　12　16
SPDMW30	30		130〜3000		9〜27	5　6　8　10　12　16　20
SPDMW35	35	-0.009 -0.025			9〜32	5　6　8　10　12　16　20　24
SPDMW40	40		150〜3000		11〜37	6　8　10　12　16　20　24　30



※SPDMW シリーズ価格表(\)   ※参考納期：7日(在庫状況により変動します)

型　番	外 径 D	基　本　価　格　（税抜き）
		シ　　ャ　　フ　　ト　　長　　さ　　（ｍｍ）
		100	150	200	300	400	500	600	800	1000	1200	1500	2000	2500	3000
SPDMW8	8	5,760	5,880	5,990	6,260	6,480	6,770	7,000	7,570	8,100	8,630	9,420
SPDMW10	10	5,800	5,930	6,080	6,400	6,660	7,000	7,290	7,940	8,560	9,180	10,110
SPDMW12	12	6,560	6,690	6,850	7,140	7,480	7,840	8,130	8,770	9,430	10,100	11,090
SPDMW13	13	6,570	6,730	6,870	7,210	7,560	7,940	8,230	8,900	9,620	10,310	11,360
SPDMW16	16	7,310	7,480	7,670	8,030	8,430	8,790	9,190	9,970	10,820	11,660	12,950	15,250	17,430	19,730
SPDMW20	20		8,310	8,510	8,900	9,380	9,780	10,270	11,190	12,080	13,070	14,520	17,190	19,490	21,910
SPDMW25	25		10,330	10,610	11,190	11,840	12,470	13,190	14,520	15,730	17,190	19,000	22,630	25,780	29,410
SPDMW30	30				11,830	12,710	13,440	14,400	15,980	17,790	19,360	22,030	26,620	31,100	35,460
SPDMW35	35						16,340	17,430	19,490	21,660	23,960	27,350	32,920	38,600	44,170
SPDMW40	40						17,550	18,880	21,540	24,330	27,110	30,980	37,880	44,770	51,550
