両端同径オネジ リニアシャフト  SPORL series

<材質:SUJ-2>


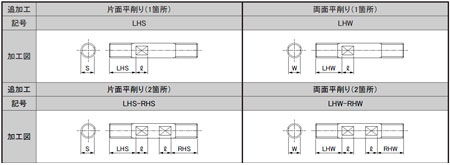

技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※SPORL シリーズ寸法表   参考納期:7日(在庫状況により変動します)
型 番 外 径 (mm) 指定1mm単位

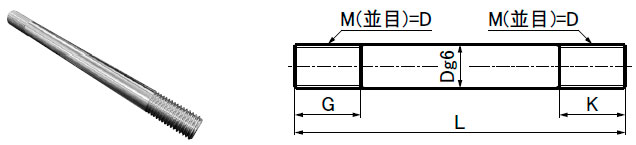

D 許容公差g6 L G ・ K M(並目)= D
SPORL6 6 -0.004
-0.012
40〜1500 G ≦ M × 5

K ≦ M × 5
6
SPORL8 8 -0.005
-0.014
50〜1500 8
SPORL10 10 10
SPORL12 12 -0.006
-0.017
12
SPORL16 16 50〜3000 16
SPORL20 20 -0.007
-0.020
80〜3000 20
SPORL30 30 130〜3000 30



※SPORL シリーズ価格表(\)   参考納期:7日(在庫状況により変動します)
型 番

D
基 本 価 格 (税抜き)
シ  ャ  フ  ト  長  さ  (mm)
100 150 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000
SPORL6 6 5,550 5,680 5,850 6,230 6,510 6,870 7,170 7,910 8,580 9,290 10,400


SPORL8 8 5,570 5,730 5,880 6,260 6,560 6,950 7,260 8,040 8,770 9,480 10,600


SPORL10 10 5,630 5,810 5,990 6,440 6,800 7,260 7,640 8,540 9,390 10,300 11,600


SPORL12 12 6,890 7,070 7,280 7,690 8,160 8,630 9,030 9,900 10,900 11,800 13,100


SPORL16 16 9,390 9,640 9,870 10,400 11,000 11,500 12,000 13,100 14,200 15,400 17,200 20,200 23,300 26,300
SPORL20 20
10,500 10,700 11,300 11,900 12,500 13,100 14,400 15,600 16,900 18,900 22,500 25,800 29,100
SPORL30 30


14,700 15,800 16,900 18,200 20,300 22,700 25,000 28,600 34,900 41,000 46,700
