▼ご注文は型番コードをクリックしてください。

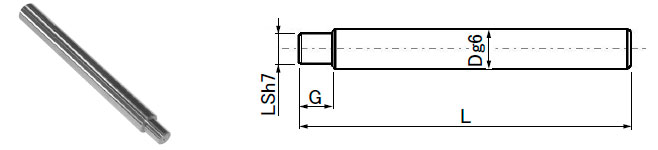

※SSPD シリーズ寸法表   ※参考納期：7日(在庫状況により変動します)

型　番	外　径　（mm）		指定1mm単位
	D	許容公差g6	L	G	LS
SSPD8	8	-0.005 -0.014	50〜1500	2 ≦ G ≦ LS × 5	3〜6
SSPD10	10				3〜8
SSPD12	12	-0.006 -0.017			3〜10
SSPD13	13				4〜11
SSPD16	16		50〜3000		4〜14
SSPD20	20	-0.007 -0.020	80〜3000		5〜17
SSPD25	25				6〜22
SSPD30	30		130〜3000		8〜27
SSPD35	35	-0.009 -0.025			9〜32
SSPD40	40		150〜3000		11〜37



※SSPD シリーズ価格表(\)   ※参考納期：7日(在庫状況により変動します)

型　番	外 径 D	基　本　価　格　（税抜き）
		シ　　ャ　　フ　　ト　　長　　さ　　（ｍｍ）
		100	150	200	300	400	500	600	800	1000	1200	1500	2000	2500	3000
SSPD8	8	3,070	3,300	3,540	4,060	4,530	5,050	5,520	6,570	7,570	8,580	10,100
SSPD10	10	3,100	3,330	3,570	4,090	4,570	5,110	5,570	6,650	7,680	8,710	10,260
SSPD12	12	3,490	3,800	4,110	4,720	5,380	6,080	6,680	7,960	9,270	10,580	12,590
SSPD13	13	3,500	3,810	4,120	4,780	5,430	6,110	6,740	8,050	9,370	10,710	12,710
SSPD16	16	3,910	4,260	4,620	5,330	6,090	6,810	7,560	9,020	10,580	12,230	14,520	18,520	22,630	26,500
SSPD20	20		4,670	5,060	5,850	6,730	7,510	8,390	10,090	11,740	13,440	16,100	20,700	25,050	29,410
SSPD25	25		5,860	6,410	7,530	8,720	9,840	11,080	13,440	15,730	18,280	21,780	28,080	34,010	40,180
SSPD30	30				8,790	10,330	11,850	13,560	16,580	19,850	22,990	27,830	36,180	44,290	52,400
SSPD35	35						15,980	18,280	22,750	27,350	32,190	39,210	50,820	62,680	74,420
SSPD40	40						18,520	21,300	26,750	32,670	38,360	46,710	60,990	75,510	89,540
