商品カテゴリ一覧 > リードスクリュー > 30°台形ネジ > 加工ネジ軸 > TMDA（右ネジ）

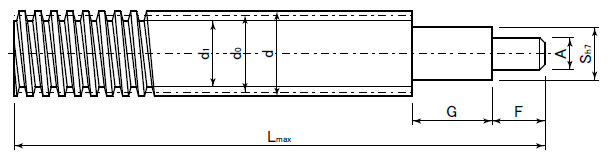

片端 2段 30°台形ネジ軸　 TMDA（右ネジ）,TMDA-L（左ネジ） series

＜材質：S45C＞


技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※TMDA（右ネジ）,TMDA-L（左ネジ） シリーズ寸法表 ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
右ネジ
左ネジ 		ネ　ジ　軸　主　要　寸　法　（ｍｍ）
外径
d 		有効径
d0 		谷径
d1 		リード角
α° 		指定1mm単位
Sh7 F・G A
TMDA10 10 9 8 4°03′ φ6，7 2 ≦ G ≦ S × 5
2 ≦ F ≦ A × 3 		S / 2 ≦ A ≦ S - 1
TMDA10L
TMDA12 12 11 10 3°19′ φ6，7，8，9 2 ≦ G ≦ S × 5
2 ≦ F ≦ A × 5
TMDA12L
TMDA14 14 12.5 11 4°22′ φ8，9，10
TMDA14L
TMDA16 16 14.5 13 3°46′ φ9，10，12 2 ≦ G ≦ S × 7
2 ≦ F ≦ A × 7
TMDA16L
TMDA18 18 16 14 4°33′
TMDA18L
TMDA20 20 18 16 4°03′ φ10，12，15
TMDA20L
TMDA22 22 19.5 17 4°40′
TMDA22L
TMDA25 25 22.5 20 4°03′ φ12，15，17
TMDA25L
TMDA28 28 25.5 23 3°34′ φ15，17，20
TMDA28L
TMDA32 32 29 26 3°46′ φ15，17，20，22，25
TMDA32L
TMDA36 36 33 30 3°19′ φ20，22，25，28
TMDA36L
TMDA40 40 37 34 2°57′ φ22，25，28，30
TMDA40L



※TMDA（右ネジ） シリーズ価格表(\) ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
右ネジ 		ネジ軸
外径
d 		基　本　価　格　（税抜き）
ネ　　ジ　　軸　　長　　さ　　（ｍｍ）
200 300 400 500 600 800 1000 1200 1500 2000
TMDA10 10 7,000 7,700 8,300 8,900 9,500 10,700 12,400


TMDA12 12 8,300 9,100 9,900 10,500 11,300 13,100 14,800


TMDA14 14 8,400 9,200 10,000 10,800 11,500 13,200 15,200


TMDA16 16 9,300 10,000 10,800 11,600 12,600 14,300 16,100 17,500 19,700 25,700
TMDA18 18 9,900 10,700 11,800 12,800 13,900 15,600 17,300 19,000 21,800 27,800
TMDA20 20 10,000 10,900 12,000 13,100 14,300 16,200 17,900 19,800 22,800 29,100
TMDA22 22 11,900 13,000 14,200 15,400 16,600 18,600 20,700 22,800 26,000 32,800
TMDA25 25 12,500 13,900 15,200 16,600 18,000 20,400 22,700 25,400 29,300 36,400
TMDA28 28
14,800 16,300 17,900 19,400 22,600 25,200 28,400 33,400 42,300
TMDA32 32
16,000 17,900 19,700 21,500 25,200 28,900 32,900 39,200 49,500
TMDA36 36


24,600 26,800 31,200 35,700 40,500 47,900 60,100
TMDA40 40


27,300 30,300 35,500 41,100 47,100 55,400 73,500



※TMDA-L（左ネジ） シリーズ価格表(\) ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
左ネジ 		ネジ軸
外径
d 		基　本　価　格　（税抜き）
ネ　　ジ　　軸　　長　　さ　　（ｍｍ）
200 300 400 500 600 800 1000 1200 1500 2000
TMDA10L 10 7,100 7,800 8,300 9,000 9,600 11,000 12,600


TMDA12L 12 8,400 9,200 10,000 10,800 11,500 13,200 15,200


TMDA14L 14 8,400 9,200 10,100 10,900 11,600 13,400 15,400


TMDA16L 16 9,300 10,100 10,900 11,700 12,800 14,500 16,400 17,800 20,200 26,200
TMDA18L 18 9,900 10,800 11,900 13,000 14,100 15,800 17,600 19,400 22,200 28,400
TMDA20L 20 10,000 11,000 12,200 13,300 14,400 16,400 18,300 20,200 23,300 29,800
TMDA22L 22 12,000 13,100 14,300 15,500 16,900 19,000 21,000 23,200 26,500 33,600
TMDA25L 25 12,600 14,000 15,400 16,900 18,300 20,700 23,100 26,000 30,000 37,300
TMDA28L 28
14,900 16,500 18,100 19,700 22,900 25,800 29,000 34,100 43,300
TMDA32L 32
16,200 18,100 19,900 21,900 25,700 29,500 33,700 40,100 50,700
TMDA36L 36


24,900 27,200 31,900 36,500 41,400 49,000 61,700
TMDA40L 40


27,800 30,900 36,300 42,100 48,200 56,800 75,500
※30°台形ネジ軸の軸端加工について
お客様のご要望に応じてその他の軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
