商品カテゴリ一覧 > リードスクリュー > 30°台形ネジ > 加工ネジ軸 > TMDW（右ネジ）

両端段 30°台形ネジ軸　 TMDW（右ネジ）,TMDW-L（左ネジ） series

＜材質：S45C＞


技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※TMDW（右ネジ）,TMDW-L（左ネジ） シリーズ寸法表 ※参考納期：10日(在庫状況により変動します)

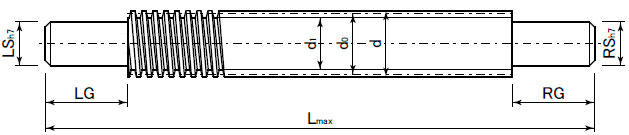

ネジ軸型番
右ネジ
左ネジ 		ネ　ジ　軸　主　要　寸　法　（ｍｍ）
外径
d 		有効径
d0 		谷径
d1 		リード角
α° 		指定1mm単位
LSh7・RSh7 LG・RG
TMDW10 10 9 8 4°03′ φ6，7 2 ≦ LG ≦ LS × 5
2 ≦ RG ≦ RS × 5
TMDW10L
TMDW12 12 11 10 3°19′ φ6，7，8，9
TMDW12L
TMDW14 14 12.5 11 4°22′ φ8，9，10
TMDW14L
TMDW16 16 14.5 13 3°46′ φ9，10，12 2 ≦ LG ≦ LS × 7
2 ≦ RG ≦ RS × 7
TMDW16L
TMDW18 18 16 14 4°33′
TMDW18L
TMDW20 20 18 16 4°03′ φ10，12，15
TMDW20L
TMDW22 22 19.5 17 4°40′
TMDW22L
TMDW25 25 22.5 20 4°03′ φ12，15，17
TMDW25L
TMDW28 28 25.5 23 3°34′ φ15，17，20
TMDW28L
TMDW32 32 29 26 3°46′ φ15，17，20，22，25
TMDW32L
TMDW36 36 33 30 3°19′ φ20，22，25，28
TMDW36L
TMDW40 40 37 34 2°57′ φ22，25，28，30
TMDW40L



※TMDW（右ネジ） シリーズ価格表(\) ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
右ネジ 		ネジ軸
外径
d 		基　本　価　格　（税抜き）
ネ　　ジ　　軸　　長　　さ　　（ｍｍ）
200 300 400 500 600 800 1000 1200 1500 2000
TMDW10 10 8,400 9,100 9,700 10,300 10,900 12,100 13,800


TMDW12 12 10,000 10,800 11,600 12,200 13,000 14,800 16,500


TMDW14 14 10,100 10,900 11,700 12,500 13,200 14,900 16,900


TMDW16 16 11,200 11,900 12,700 13,500 14,500 16,200 18,000 19,400 21,600 27,600
TMDW18 18 11,900 12,700 13,800 14,800 15,900 17,600 19,300 21,000 23,800 29,800
TMDW20 20 12,000 12,900 14,000 15,100 16,300 18,200 19,900 21,800 24,800 31,100
TMDW22 22 14,500 15,600 16,800 18,000 19,200 21,200 23,300 25,400 28,600 35,400
TMDW25 25 15,100 16,500 17,800 19,200 20,600 23,000 25,300 28,000 31,900 39,000
TMDW28 28
17,400 18,900 20,500 22,000 25,200 27,800 31,000 36,000 44,900
TMDW32 32
18,600 20,500 22,300 24,100 27,800 31,500 35,500 41,800 52,100
TMDW36 36


28,200 30,400 34,800 39,300 44,100 51,500 63,700
TMDW40 40


30,900 33,900 39,100 44,700 50,700 59,000 77,100



※TMDW-L（左ネジ） シリーズ価格表(\) ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
左ネジ 		ネジ軸
外径
d 		基　本　価　格　（税抜き）
ネ　　ジ　　軸　　長　　さ　　（ｍｍ）
200 300 400 500 600 800 1000 1200 1500 2000
TMDW10L 10 8,500 9,200 9,700 10,400 11,000 12,400 14,000


TMDW12L 12 10,100 10,900 11,700 12,500 13,200 14,900 16,900


TMDW14L 14 10,100 10,900 11,800 12,600 13,300 15,100 17,100


TMDW16L 16 11,200 12,000 12,800 13,600 14,700 16,400 18,300 19,700 22,100 28,100
TMDW18L 18 11,900 12,800 13,900 15,000 16,100 17,800 19,600 21,400 24,200 30,400
TMDW20L 20 12,000 13,000 14,200 15,300 16,400 18,400 20,300 22,200 25,300 31,800
TMDW22L 22 14,600 15,700 16,900 18,100 19,500 21,600 23,600 25,800 29,100 36,200
TMDW25L 25 15,200 16,600 18,000 19,500 20,900 23,300 25,700 28,600 32,600 39,900
TMDW28L 28
17,500 19,100 20,700 22,300 25,500 28,400 31,600 36,700 45,900
TMDW32L 32
18,800 20,700 22,500 24,500 28,300 32,100 36,300 42,700 53,300
TMDW36L 36


28,500 30,800 35,500 40,100 45,000 52,600 65,300
TMDW40L 40


31,400 34,500 39,900 45,700 51,800 60,400 79,100
※30°台形ネジ軸の軸端加工について
お客様のご要望に応じてその他の軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
