両端段左右同軸30°台形ネジ軸　 TMDW-RL series

＜材質：S45C＞


技術情報 寸法表

※TMDW-RL シリーズ寸法・価格表 ※参考納期：10日(在庫状況により変動します)
左右同軸
ネジ軸型番 		基　本　価　格　（税抜き） ネ　ジ　軸　主　要　寸　法　（ｍｍ）
ネ　ジ　軸　長　さ　（ｍｍ） 外径
d 		有効径
d0 		谷径
d1 		リード角
α° 		指定1mm単位
1300 1500 2000 LSh7・RSh7 LG・RG LX
TMDW10RL \28,900

10 9 8 4°03′ φ6，7 2 ≦ LG ≦ LS × 5
2 ≦ RG ≦ RS × 5 		50 ≦ LX ≦ 600 - LG
TMDW12RL \31,300

12 11 10 3°19′ φ6，7，8，9
TMDW14RL \32,300

14 12.5 11 4°22′ φ8，9，10
TMDW16RL
\52,300
16 14.5 13 3°46′ φ9，10，12 2 ≦ LG ≦ LS × 7
2 ≦ RG ≦ RS × 7 		50 ≦ LX ≦ 700 - LG
TMDW18RL
\62,900
18 16 14 4°33′
TMDW20RL
\67,700
20 18 16 4°03′ φ10，12，15
TMDW22RL

\72,900 22 19.5 17 4°40′ 50 ≦ LX ≦ 950 - LG
TMDW25RL

\86,600 25 22.5 20 4°03′ φ12，15，17
TMDW28RL

\94,400 28 25.5 23 3°34′ φ15，17，20
TMDW32RL

\102,300 32 29 26 3°46′ φ15，17，20，22，25

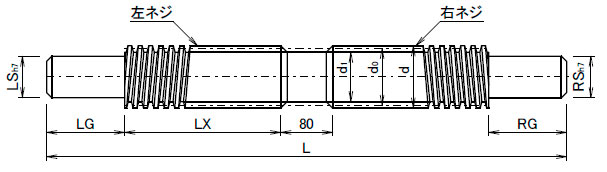

※左右同軸30°台形ネジ軸の軸端加工について
お客様のご要望に応じてその他の軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
