商品カテゴリ一覧 > リードスクリュー > 30°台形ネジ > 加工ネジ軸 > TMDWA（右ネジ）

片端段・片端 2段 30°台形ネジ軸　 TMDWA（右ネジ）,TMDWA-L（左ネジ） series

＜材質：S45C＞


技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※TMDWA（右ネジ）,TMDWA-L（左ネジ） シリーズ寸法表 ※参考納期：10日(在庫状況により変動します)

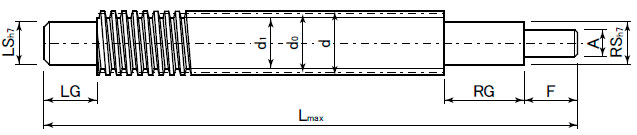

ネジ軸型番
右ネジ
左ネジ 		ネ　ジ　軸　主　要　寸　法　（ｍｍ）
外径
d 		有効径
d0 		谷径
d1 		リード角
α° 		指定1mm単位
LSh7・RSh7 LG・RG・F A
TMDWA10 10 9 8 4°03′ φ6，7 2 ≦ LG ≦ LS × 5
2 ≦ RG ≦ RS × 5
2 ≦ F ≦ A × 3 		RS / 2 ≦ A ≦ RS - 1
TMDWA10L
TMDWA12 12 11 10 3°19′ φ6，7，8，9 2 ≦ LG ≦ LS × 5
2 ≦ RG ≦ RS × 5
2 ≦ F ≦ A × 5
TMDWA12L
TMDWA14 14 12.5 11 4°22′ φ8，9，10
TMDWA14L
TMDWA16 16 14.5 13 3°46′ φ9，10，12 2 ≦ LG ≦ LS × 7
2 ≦ RG ≦ RS × 7
2 ≦ F ≦ A × 7
TMDWA16L
TMDWA18 18 16 14 4°33′
TMDWA18L
TMDWA20 20 18 16 4°03′ φ10，12，15
TMDWA20L
TMDWA22 22 19.5 17 4°40′
TMDWA22L
TMDWA25 25 22.5 20 4°03′ φ12，15，17
TMDWA25L
TMDWA28 28 25.5 23 3°34′ φ15，17，20
TMDWA28L
TMDWA32 32 29 26 3°46′ φ15，17，20，22，25
TMDWA32L
TMDWA36 36 33 30 3°19′ φ20，22，25，28
TMDWA36L
TMDWA40 40 37 34 2°57′ φ22，25，28，30
TMDWA40L



※TMDWA（右ネジ） シリーズ価格表(\) ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
右ネジ 		ネジ軸
外径
d 		基　本　価　格　（税抜き）
ネ　　ジ　　軸　　長　　さ　　（ｍｍ）
200 300 400 500 600 800 1000 1200 1500 2000
TMDWA10 10 10,330 11,060 11,780 12,390 13,110 14,440 16,260


TMDWA12 12 12,610 13,460 14,310 15,030 15,880 17,820 19,750


TMDWA14 14 12,730 13,580 14,430 15,280 16,120 17,940 20,120


TMDWA16 16 14,180 15,020 15,870 16,720 17,810 19,740 21,680 23,250 25,670 32,210
TMDWA18 18 15,140 15,990 17,200 18,290 19,500 21,430 23,250 25,180 28,210 34,860
TMDWA20 20 15,260 16,230 17,440 18,650 19,980 22,040 23,970 26,030 29,300 36,310
TMDWA22 22 18,430 19,640 20,970 22,300 23,630 25,810 28,110 30,410 33,920 41,420
TMDWA25 25 19,040 20,610 22,060 23,630 25,090 27,750 30,290 33,310 37,550 45,410
TMDWA28 28
21,580 23,270 24,970 26,660 30,170 33,070 36,580 42,030 51,830
TMDWA32 32
22,910 24,970 27,020 28,960 33,070 37,070 41,540 48,440 59,810
TMDWA36 36


34,530 36,950 41,790 46,750 52,070 60,180 73,610
TMDWA40 40


37,550 40,820 46,510 52,680 59,330 68,410 88,370



※TMDWA-L（左ネジ） シリーズ価格表(\) ※参考納期：10日(在庫状況により変動します)
ネジ軸型番
左ネジ 		ネジ軸
外径
d 		基　本　価　格　（税抜き）
ネ　　ジ　　軸　　長　　さ　　（ｍｍ）
200 300 400 500 600 800 1000 1200 1500 2000
TMDWA10L 10 10,450 11,180 11,780 12,510 13,230 14,690 16,500


TMDWA12L 12 12,730 13,580 14,430 15,280 16,120 17,940 20,120


TMDWA14L 14 12,730 13,580 14,550 15,400 16,240 18,180 20,360


TMDWA16L 16 14,180 15,140 15,990 16,840 18,050 19,980 22,040 23,610 26,160 32,810
TMDWA18L 18 15,140 16,110 17,320 18,530 19,740 21,670 23,610 25,550 28,690 35,470
TMDWA20L 20 15,260 16,350 17,680 18,890 20,100 22,280 24,340 26,510 29,900 37,040
TMDWA22L 22 18,550 19,760 21,090 22,420 23,880 26,180 28,470 30,890 34,520 42,270
TMDWA25L 25 19,160 20,730 22,300 23,880 25,450 28,110 30,770 33,920 38,280 46,380
TMDWA28L 28
21,700 23,510 25,210 27,020 30,530 33,680 37,190 42,870 52,920
TMDWA32L 32
23,150 25,210 27,260 29,440 33,560 37,790 42,390 49,410 61,140
TMDWA36L 36


34,890 37,430 42,520 47,600 53,040 61,390 75,310
TMDWA40L 40


38,040 41,430 47,360 53,770 60,540 69,980 90,550
※30°台形ネジ軸の軸端加工について
お客様のご要望に応じてその他の軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
