商品カテゴリ一覧 > リードスクリュー > 30°台形ネジ > 加工ネジ軸 > TMDWA-RL

片端段(左)・片端 2段(右) 左右同軸 30°台形ネジ軸　 TMDWA-RL series

＜材質：S45C＞


技術情報 寸法表

※TMDWA-RL シリーズ寸法・価格表 ※参考納期：10日(在庫状況により変動します)

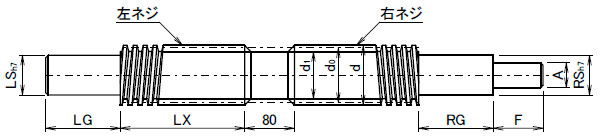

左右同軸
ネジ軸型番 		基　本　価　格　（税抜き） ネ　ジ　軸　主　要　寸　法　（ｍｍ）
ネ　ジ　軸　長　さ　（ｍｍ） 外径
d 		有効径
d0 		谷径
d1 		リード角
α° 		指定1mm単位
1300 1500 2000 LSh7・RSh7 LG・RG・F A LX
TMDWA10RL \30,300

10 9 8 4°03′ φ6，7 2 ≦ LG ≦ LS × 5
2 ≦ RG ≦ RS × 5
2 ≦ F ≦ A × 3 		RS / 2 ≦ A ≦ RS - 1 50 ≦ LX ≦ 600 - LG
TMDWA12RL \33,000

12 11 10 3°19′ φ6，7，8，9 2 ≦ LG ≦ LS × 5
2 ≦ RG ≦ RS × 5
2 ≦ F ≦ A × 5
TMDWA14RL \34,000

14 12.5 11 4°22′ φ8，9，10
TMDWA16RL
\54,200
16 14.5 13 3°46′ φ9，10，12 2 ≦ LG ≦ LS × 7
2 ≦ RG ≦ RS × 7
2 ≦ F ≦ A × 7 		50 ≦ LX ≦ 700 - LG
TMDWA18RL
\64,900
18 16 14 4°33′
TMDWA20RL
\69,700
20 18 16 4°03′ φ10，12，15
TMDWA22RL

\75,500 22 19.5 17 4°40′ 50 ≦ LX ≦ 950 - LG
TMDWA25RL

\89,200 25 22.5 20 4°03′ φ12，15，17
TMDWA28RL

\97,000 28 25.5 23 3°34′ φ15，17，20
TMDWA32RL

\104,900 32 29 26 3°46′ φ15，17，20，22，25
※左右同軸30°台形ネジ軸の軸端加工について
お客様のご要望に応じてその他の軸端加工も承りますので、図面をFAXかメールでお送り下さい。
その際に見積、納期は、別途打合せさせて頂きます。
