商品カテゴリ一覧 > リニアシャフト > リニアシャフト > SPDOM(SUJ-2) > NPDOM

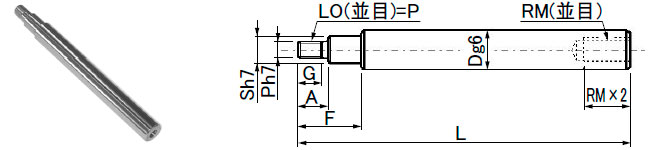

片端段オネジ片端メネジ リニアシャフト　 NPDOM series

＜材質：SUJ-2 硬質クロムメッキ＞　

<注記>NPDOM(硬質クロムメッキ）シリーズの加工部、両端面部はメッキなしとなります。
<注記>NPDOM(硬質クロムメッキ）シリーズの最長寸法には両端に寸法公差外部分ならびに非メッキ部分があります。
<注記>メネジ加工部につきまして、外径D とメネジ径により焼きなましが施される場合があります。


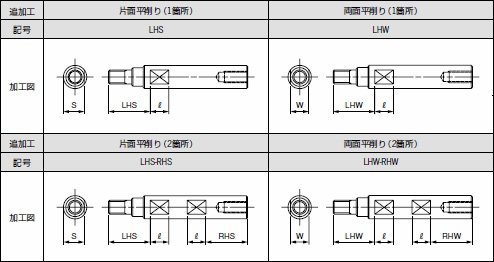

技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※NPDOM シリーズ寸法表   ※参考納期：7日(在庫状況により変動します)
型　番 外　径　（mm） 指定1mm単位 選　択
D 許容公差g6 L F A G S LO（並目）= P RM（並目）
NPDOM8 8 -0.005
-0.014 		50〜1500 F ≦ S × 5 + A A ≦ LO × 5 【LO ≦ 6 のとき】
G ≦ A - 2

【LO = 8・10 のとき】
G ≦ A - 3

【LO ≧ 12のとき】
G ≦ A - 5 		LO < S < D 5　6 3　4　5
NPDOM10 10 5　6　8 3　4　5　6
NPDOM12 12 -0.006
-0.017 		5　6　8　10 3　4　5　6　8
NPDOM13 13 5　6　8　10 3　4　5　6　8
NPDOM16 16 50〜3000 5　6　8　10　12 4　5　6　8　10
NPDOM20 20 -0.007
-0.020 		80〜3000 5　6　8　10　12　16 4　5　6　8　10　12
NPDOM25 25 5　6　8　10　12　16　20 4　5　6　8　10　12　16
NPDOM30 30 130〜3000 6　8　10　12　16　20　24 6　8　10　12　16　20
NPDOM35 35 -0.009
-0.025 		10　12　16　20　24　30 8　10　12　16　20　24
NPDOM40 40 150〜3000 12　16　20　24　30 10　12　16　20　24　30



※NPDOM シリーズ価格表(\)   ※参考納期：7日(在庫状況により変動します)
型　番 外
径
D 		基　本　価　格　（税抜き）
シ　　ャ　　フ　　ト　　長　　さ　　（ｍｍ）
100 150 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000
NPDOM8 8 4,180 4,350 4,530 4,920 5,260 5,650 6,530 8,690 12,010 13,070 14,770


NPDOM10 10 4,290 4,500 4,710 5,200 5,630 6,110 6,540 8,050 13,790 15,370 17,430


NPDOM12 12 4,430 4,680 4,920 5,440 5,990 6,560 7,060 8,190 10,590 15,610 17,790


NPDOM13 13 4,460 4,750 5,020 5,570 6,180 6,770 7,330 8,500 10,590 15,730 18,030


NPDOM16 16 5,240 5,570 5,920 6,630 7,360 8,060 8,790 10,230 11,740 13,310 20,570 24,690 29,040 33,160
NPDOM20 20
6,210 6,640 7,470 8,410 9,240 10,170 11,970 13,800 15,610 21,660 26,500 30,980 35,700
NPDOM25 25
6,620 7,130 8,200 9,340 10,390 11,580 13,920 16,100 18,400 27,590 33,880 39,810 46,110
NPDOM30 30


9,930 11,290 12,710 14,280 16,940 19,730 22,630 26,870 42,480 50,100 57,480
NPDOM35 35




15,250 17,070 20,330 23,840 27,590 32,920 45,380 53,730 62,320
NPDOM40 40




17,550 19,730 23,720 27,830 32,190 38,360 56,390 66,310 76,230
