商品カテゴリ一覧 > リニアシャフト > リニアシャフト > SPDW(SUJ-2) > NPDW

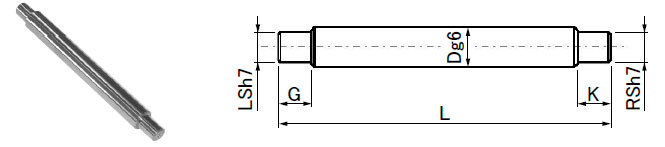

両端段 リニアシャフト　 NPDW series

＜材質：SUJ-2 硬質クロムメッキ＞　

<注記>NPDW(硬質クロムメッキ）シリーズの加工部、両端面部はメッキなしとなります。
<注記>NPDW(硬質クロムメッキ）シリーズの最長寸法には両端に寸法公差外部分ならびに非メッキ部分があります。


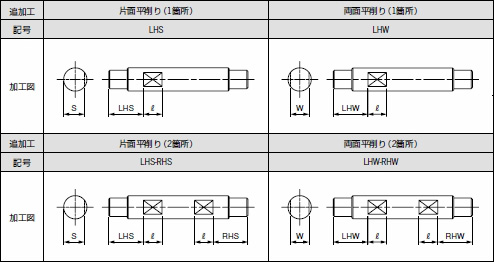

技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※NPDW シリーズ寸法表   ※参考納期：7日(在庫状況により変動します)
型　番 外　径　（mm） 指定1mm単位
D 許容公差g6 L G ・ K LS・ RS
NPDW8 8 -0.005
-0.014 		50〜1500 2 ≦ G ≦ LS × 5

2 ≦ K ≦ RS × 5 		3〜6
NPDW10 10 3〜8
NPDW12 12 -0.006
-0.017 		3〜10
NPDW13 13 4〜11
NPDW16 16 50〜3000 4〜14
NPDW20 20 -0.007
-0.020 		80〜3000 5〜17
NPDW25 25 6〜22
NPDW30 30 130〜3000 8〜27
NPDW35 35 -0.009
-0.025 		9〜32
NPDW40 40 150〜3000 11〜37



※NPDW シリーズ価格表(\)   ※参考納期：7日(在庫状況により変動します)
型　番 外
径
D 		基　本　価　格　（税抜き）
シ　　ャ　　フ　　ト　　長　　さ　　（ｍｍ）
100 150 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000
NPDW8 8 4,180 4,350 4,530 4,920 5,260 5,650 5,990 6,770 8,100 9,160 10,740


NPDW10 10 4,290 4,500 4,710 5,200 5,630 6,110 6,540 7,510 9,890 11,320 13,440


NPDW12 12 4,920 5,170 5,430 5,930 6,480 7,060 7,560 8,620 9,710 11,320 13,560


NPDW13 13 4,970 5,250 5,530 6,090 6,680 7,290 7,840 8,990 10,160 11,540 13,800


NPDW16 16 5,560 5,910 6,260 6,960 7,690 8,400 9,130 10,560 12,080 13,680 16,100 19,970 23,840 27,710
NPDW20 20
6,460 6,890 7,730 8,660 9,500 10,430 12,230 14,160 15,980 18,760 23,480 28,200 32,800
NPDW25 25
7,690 8,220 9,280 10,430 11,480 12,710 15,010 17,190 19,490 22,870 28,920 34,610 40,420
NPDW30 30


10,190 11,540 12,950 14,400 17,190 19,970 22,870 27,230 34,610 41,750 49,010
NPDW35 35




15,490 17,190 20,700 24,080 27,710 33,040 42,110 50,950 59,900
NPDW40 40




17,070 19,120 23,120 27,350 31,460 37,640 48,160 58,810 69,220
