商品カテゴリ一覧 > リニアシャフト > リニアシャフト > SPOM(SUJ-2) > NPOM

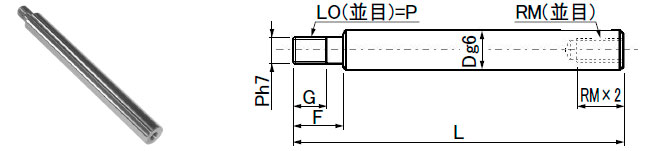

片端オネジ片端メネジ リニアシャフト　 NPOM series

＜材質：SUJ-2 硬質クロムメッキ＞　

<注記>NPOM(硬質クロムメッキ）シリーズの加工部、両端面部はメッキなしとなります。
<注記>NPOM(硬質クロムメッキ）シリーズの最長寸法には両端に寸法公差外部分ならびに非メッキ部分があります。
<注記>メネジ加工部につきまして、外径D とメネジ径により焼きなましが施される場合があります。


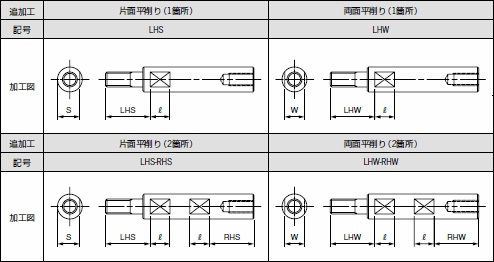

技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※NPOM シリーズ寸法表   ※参考納期：7日(在庫状況により変動します)
型　番 外　径　（mm） 指定1mm単位 選　択
D 許容公差g6 L F G LO（並目）= P RM（並目）
NPOM6 6 -0.004
-0.012 		40〜1500 F ≦ LO × 5 【LO ≦ 6 のとき】
G ≦ F - 2

【LO = 8・10 のとき】
G ≦ F - 3

【LO ≧ 12のとき】
G ≦ F - 5 		3　4　5 3
NPOM8 8 -0.005
-0.014 		50〜1500 3　4　5　6 3　4　5
NPOM10 10 4　5　6　8 3　4　5　6
NPOM12 12 -0.006
-0.017 		5　6　8　10 3　4　5　6　8
NPOM13 13 5　6　8　10 3　4　5　6　8
NPOM16 16 50〜3000 5　6　8　10　12 4　5　6　8　10
NPOM20 20 -0.007
-0.020 		80〜3000 6　8　10　12　16 4　5　6　8　10　12
NPOM25 25 8　10　12　16　20 4　5　6　8　10　12　16
NPOM30 30 130〜3000 8　10　12　16　20　24 6　8　10　12　16　20
NPOM35 35 -0.009
-0.025 		10　12　16　20　24　30 8　10　12　16　20　24
NPOM40 40 150〜3000 12　16　20　24　30 10　12　16　20　24　30



※NPOM シリーズ価格表(\)   ※参考納期：7日(在庫状況により変動します)
型　番 外
径
D 		基　本　価　格　（税抜き）
シ　　ャ　　フ　　ト　　長　　さ　　（ｍｍ）
100 150 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000
NPOM6 6 3,320 3,460 3,590 3,940 4,230 4,570 4,870 6,810 8,110 9,100 10,560


NPOM8 8 3,350 3,510 3,690 4,090 4,430 4,810 5,150 5,930 8,520 9,590 11,170


NPOM10 10 3,460 3,670 3,880 4,360 4,790 5,270 5,710 6,680 10,310 11,740 13,920


NPOM12 12 3,590 3,840 4,090 4,600 5,150 5,720 6,220 7,290 8,350 12,030 14,280


NPOM13 13 3,620 3,910 4,180 4,750 5,350 5,930 6,490 7,660 8,820 12,230 14,520


NPOM16 16 4,940 5,280 5,640 6,340 7,080 7,770 8,510 9,930 11,460 13,070 15,610 19,850 24,080 28,320
NPOM20 20
5,790 6,220 7,060 7,980 8,820 9,750 11,570 13,440 15,250 18,030 22,870 27,470 32,070
NPOM25 25
7,450 7,970 9,040 10,170 11,220 12,470 14,770 16,940 19,240 22,630 28,560 34,250 40,180
NPOM30 30


9,930 11,290 12,710 14,280 16,940 19,730 22,630 26,870 34,250 41,510 48,770
NPOM35 35




15,250 17,070 20,330 23,840 27,590 32,920 41,750 50,700 59,780
NPOM40 40




16,700 18,880 22,870 27,110 31,340 37,510 48,040 58,450 68,970
