超寿命メインテナンスフリーダブル・センター位置角形フランジ　 ULFDKC-MF,UMLFDKC-MF series

＜特長＞

■高信頼性：新開発シール構造により，グリース漏れが大幅防止。スタンダード品より長寿命（×18倍）。
■無給油：潤滑性能が長期にわたって維持できるため，メインテナンスの手間を省くことができます。
■密封性：特殊シールには異物浸入防止の機能があり，粉塵等の多い環境では一層の効果を発揮します。

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

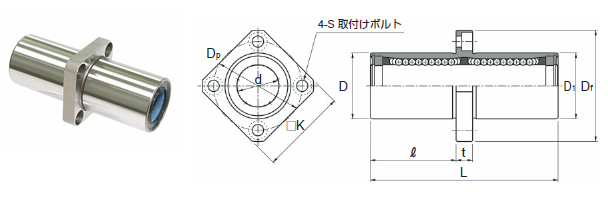

寸法図1

▼ご注文は型番コードをクリックしてください。
※ULFDKC-MF,UMLFDKC-MF シリーズ寸法・価格表 ※参考納期：10日(在庫状況により変動します)

ウルトラシリーズ標　準　型防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）												基本定格荷重
		d		D		D1 ｈ10	L	ℓ	フランジ					C (N)	C0 (N)
									Df	K	ｔ	Dｐ	S
ULFDKC16MF	\11,600	16	0 -0.009	28	0 -0.021	28	79	36.5	48	37	6	38	M4	1248	1300
UMLFDKC16MF	\19,300
ULFDKC20MF	\14,000	20	0 -0.010	32	0 -0.025	32	91	41.5	54	42	8	43	M5	2083	2020
UMLFDKC20MF	\23,300
ULFDKC25MF	\20,100	25		40		40	123	57.5	62	50	8	51	M5	3517	3570
UMLFDKC25MF	\33,200
ULFDKC30MF	\28,300	30		45		45	133	61.5	74	58	10	60	M6	5273	5010
UMLFDKC30MF	\46,200
ULFDKC35MF	\36,200	35	0 -0.012	52	0 -0.030	52	148	69	82	64	10	67	M6	5722	6180
UMLFDKC35MF	\59,100
ULFDKC40MF	\46,700	40		60		60	167	77	96	75	13	78	M8	7872	8070
UMLFDKC40MF	\76,200
